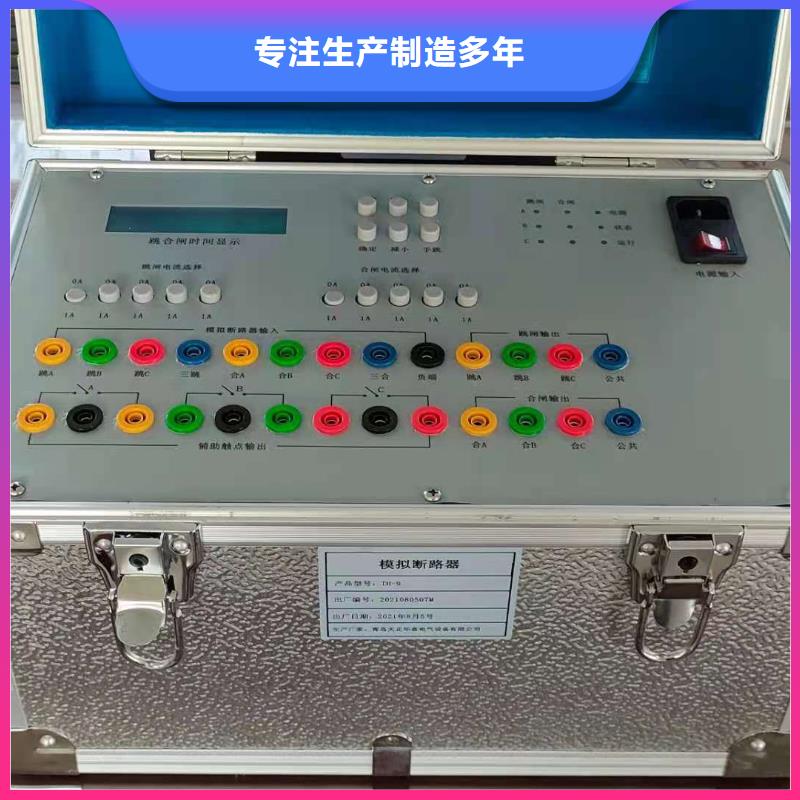

江西抚州模拟断路器TH-10G模拟断路器与测试仪的接线是将断路器模拟装置的接点输出（模拟实际断路器辅助接点）的常开或常闭接点接入测试仪的开入量端子。在整组传动中，应将模拟断路器的常开或常闭接点接入测试仪的开入量端子，以实现由故障到断路器跳闸的整个过程中保护的动作行为及二次回路完好的测试。试验举例用TH-10G模拟断路器装置测试四方CSL-101B的距离保护整组试验及失灵保护。（回路端子号均为CSL-101B保护装置后面板的端子号）1、试验接线 断路器模拟装置开出量是以单跳闸线圈Ⅰ的接点为例，见图5。图52、试验说明 四方CSL-101B保护装置重合闸方式选择综重方式，因此，在单相故障时，保护动作跳闸后重合闸启动重合时，保护装置的重合闸继电器出口接点在操作箱中启动分相合闸继电器HJa、H 、HJc，由分相合闸继电器的接点再去合断路器模拟装置，实现分相合闸。系统故障时，保护装置动作，使断路器模拟装置跳闸，断路器模拟装置辅助接点同步动作，常开接点打开，常闭接点闭合，因此，将常闭接点A、B、C接入测试仪的开入量A、B、C测试保护动作跳闸，在重合闸测试时，将保护装置的重合闸继电器接点引入测试仪的开入量D测试重合闸动作时间。在测试失灵保护时，将断路器模拟装置的“失灵按钮”按下，向保护装置加故障模拟量使保护动作发跳闸令，但断路器模拟装置不跳闸，此时测试仪仍有故障量输出，由于断路器模拟装置拒动使得保护装置的失灵保护启动。3、试验步骤 步：将一次设备的断路器跳合闸控制接线从控制回路中退出，接入断路器模拟装置。第二步：试验接线。第三步：根据一次设备断路器的跳、合闸时间及跳、合闸线圈的电流值设置断路器模拟装置的跳、合闸时间及跳、合闸线圈的电流值。第四步：用回路中的控制开关或断路器模拟装置的“手动合闸”按钮将断路器模拟装置合闸。第五步：加故障量进行整组试验。第六步：按下模拟断路器装置的“失灵按钮”，加故障量进行失灵保护的测试。4、举例说明 TH-10G模拟断路器装置跳、合闸的动作过程：模拟断路器的合闸操作通过DCS或操作控制开关进行。模拟断路器装置的参数设置；断路器合闸时间为80ms、跳闸时间为40ms、保护重合闸的动作时间为300ms。动作过程的坐标图是合闸和跳闸及重合闸动作的全过程。当模拟断路器接到合闸命令时，经过80ms合闸时间延时，模拟断路器装置合上，模拟断路器装置辅助继电器常开接点闭合，常闭接点打开；同理，模拟断路器装置接到跳闸命令时，经过40ms跳闸时间延时后，模拟断路器装置跳开，模拟断路器装置辅助继电器常开接点打开，常闭接点闭合；经过300ms重合闸时间延时，保护发出重合命令，再经过80ms合闸时间延时，模拟断路器装置重合上。当模拟断路器装置失灵时，虽然接到跳闸命令，但不跳闸，电流线圈中有电流，并保持1s后电流消失。保修条件本测试仪保修自发货之日起十二个月内，用户若在严格遵守本公司规定的运输、保管、使用规则的条件下，发现问题本公司给予免费维修；终生维护。
